Секция угловая комбинированная ZDP

Секция угловая комбинированная применяется в тех случаях, когда соединение при помощи стандартных горизонтальных и вертикальных углов невозможно.

Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Cmax уточняется у производителя оборудования.

Ф 1250

KLM-S
10
Cu
55
4
1
ZDP

Образец заказа: 1000А, медь, IP55, с 4-мя проводниками, стальной корпус

Код ШП	Номинальный ток, А	4Р
		Алюминий			Медь
		Сmin, мм	Dmin, мм	Emin, мм	Сmin, мм	Dmin, мм	Emin, мм
08	800	310	408	318	310	408	318
10	1000	330	408	338	310	408	318
12	1250	350	408	358	310	408	318
16	1600	390	408	398	330	408	338
20	2000	410	408	418	350	408	358
25	2500	452	408	460	412	408	420
32	3200	537	408	540	452	408	460
40	4000	577	408	580	497	408	500
50	5000	687	408	690	673	408	676
63	6300	900	410	908	739	408	742

Код ШП	Номинальный ток, А	5Р
		Алюминий			Медь
		Сmin, мм	Dmin, мм	Emin, мм	Сmin, мм	Dmin, мм	Emin, мм
08	800	310	435	345	310	110	345
10	1000	330	435	365	310	110	345
12	1250	350	435	385	310	110	345
16	1600	390	435	425	330	130	365
20	2000	410	435	445	350	150	385
25	2500	452	435	487	412	212	447
32	3200	537	435	567	452	252	487
40	4000	577	435	607	497	292	527
50	5000	687	435	717	673	468	703
63	6300	900	435	935	739	534	769

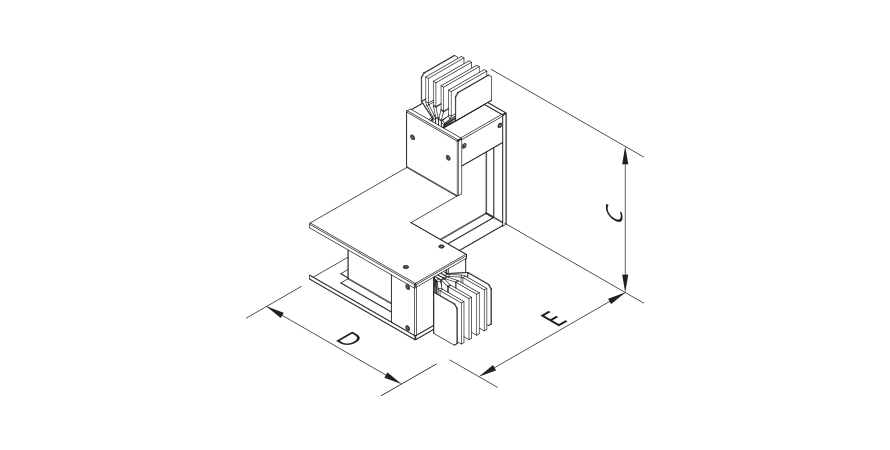

На чертежах и в таблицах указана стандартная (минимальная) длина сторон секций смены направления. Возможно изготовление секций с нестандартными размерами под заказ.
