Секция угловая комбинированная ZDP

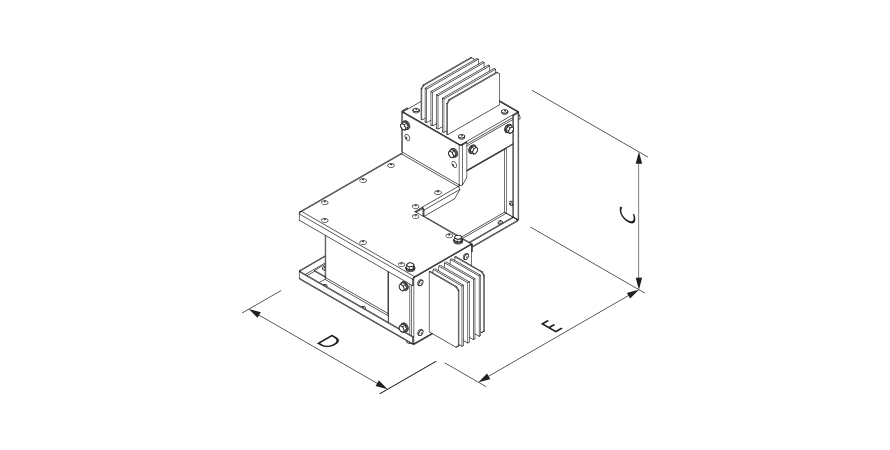

Секция угловая комбинированная применяется в тех случаях, когда соединение при помощи стандартных горизонтальных и вертикальных углов невозможно.
Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Cmax уточняется у производителя оборудования.
Ф
630
- KLM-R
- 06
- Cu
- 55
- 4
- 1
- ZDP
Образец заказа: 630А, медь, IP55, с 4-мя проводниками, стальной корпус
|
Код ШП |
Номинальный ток, А |
4Р | |||||
|---|---|---|---|---|---|---|---|
| Алюминий | Медь | ||||||
| С, мм | D, мм | Emin, мм | С, мм | D, мм | Emin, мм | ||
| 00 | 100 | 218 | 309 | 199 | - | - | - |
| 01 | 160 | 218 |
309 |
199 |
218 | 309 | 199 |
| 02 | 250 | 218 |
309 |
199 |
218 |
309 | 199 |
| 03 | 315 | 218 |
309 |
199 |
218 |
309 | 199 |
| 04 | 400 | 218 |
309 |
199 |
218 |
309 | 199 |
| 05 | 500 | 267 |
309 |
248 |
218 |
309 | 199 |
| 06 | 630 | 267 |
309 |
248 |
218 |
309 | 199 |
| 08 | 800 | - | - | - | 267 | 309 | 248 |
|
Код ШП |
Номинальный ток, А |
5Р | |||||
|---|---|---|---|---|---|---|---|
| Алюминий | Медь | ||||||
| С, мм | D, мм | Emin, мм | С, мм | D, мм | Emin, мм | ||
| 00 | 100 | 248 | 321 | 211 | - | - | - |
| 01 | 160 | 248 |
321 |
211 |
218 | 309 | 199 |
| 02 | 250 | 248 |
321 |
211 |
218 |
309 | 199 |
| 03 | 315 | 248 |
321 |
211 |
218 |
309 | 199 |
| 04 | 400 | 248 |
321 |
211 |
218 |
309 | 199 |
| 05 | 500 | 267 |
309 |
260 |
218 |
309 | 199 |
| 06 | 630 | 267 |
309 |
260 |
218 |
309 | 199 |
| 08 | 800 | - | - | - | 267 | 309 | 248 |
На чертежах и в таблицах указана стандартная (минимальная) длина сторон секций смены направления. Возможно изготовление секций с нестандартными размерами под заказ.
