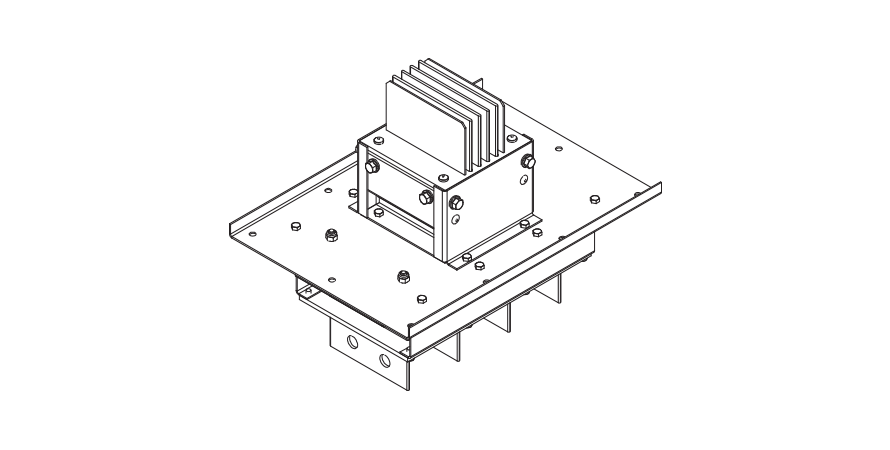

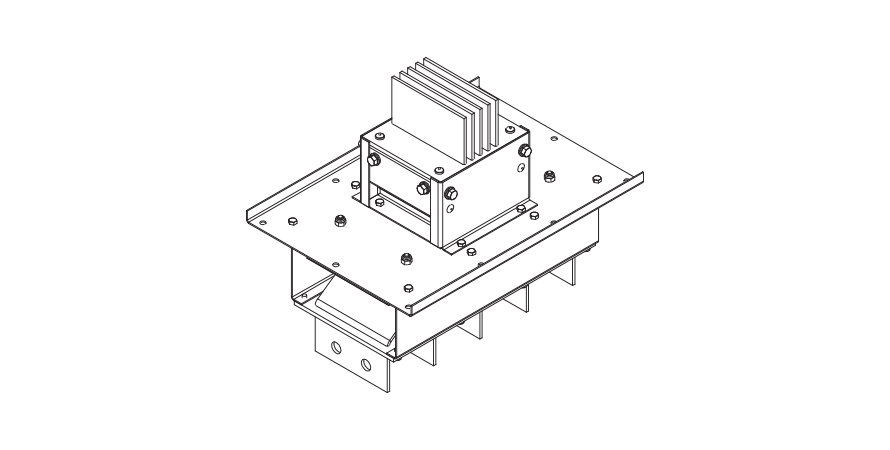

Секция присоединительная к панелям ATSC
Секция присоединительная используется для ввода в панель и подключения шинопровода к сборным шинам щита. Также возможно использование секции для подключения к масляному трансформатору.
Данную секцию возможно изготовить с нестандартными характеристиками:
- Расстоянием между флажками секции.
- Длиной флажков секции.

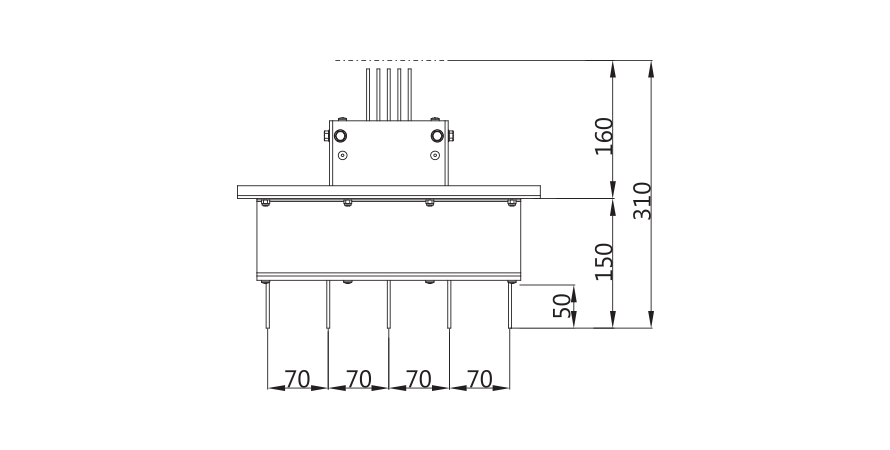

- Значением длины от фланца до оси болта стыка до 1000мм.
При необходимости производитель выдает чертежи заказчику. - S1
Ф
- KLM-R
- 06
- Cu
- 55
- 4
- 1
- ATCS
Образец заказа: 630А, медь, IP55, с 4-мя проводниками, стальной корпус
|
Код ШП |
Номинальный ток, А |

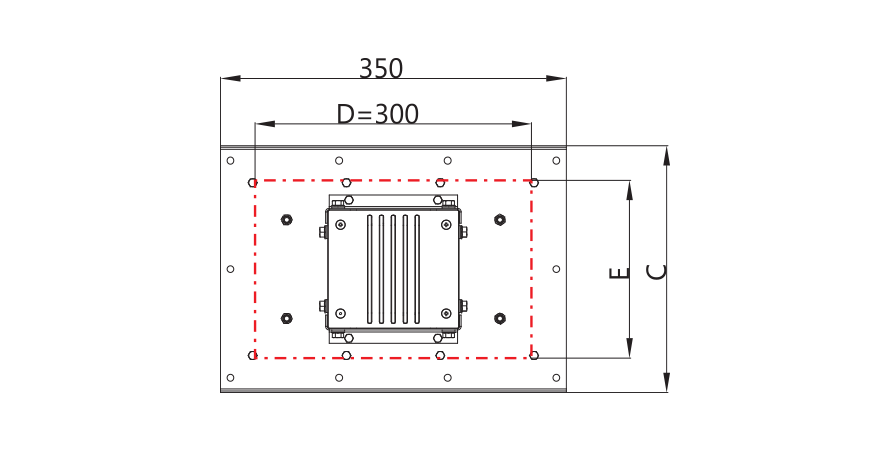

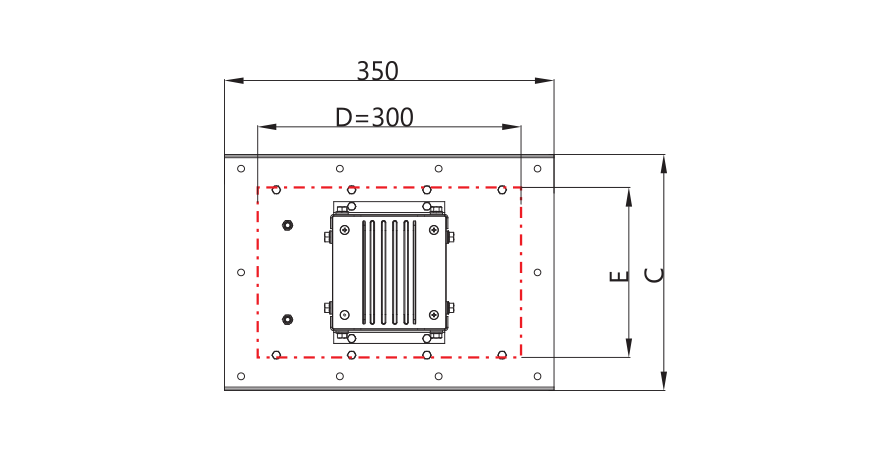

D, mm | 4Р, 5P | |||
|---|---|---|---|---|---|---|
| Алюминий | Медь | |||||
| E, мм | C, мм | E, мм | C, мм | |||
| 00 | 100 | 300 | 146 | 200 | - | - |
| 01 | 160 | 300 | 146 | 200 | 86 | 200 |
| 02 | 250 | 300 | 146 | 200 |
86 |
200 |
| 03 | 315 | 300 | 146 | 200 |
86 |
200 |
| 04 | 400 | 300 | 146 | 200 |
86 |
200 |
| 05 | 500 | 300 | 195 | 250 |
86 |
200 |
| 06 | 630 | 300 | 195 | 250 | 86 | 200 |
| 08 | 800 | 300 | - | - | 196 | 250 |
При необходимости производитель выдает чертежи заказчику.
